remembranage d'un JBL 122A

Rénovation d'une enceinte JBL  Jubal L65

Enceinte JBL Jubla L65 en panne.

Dans cette démonstration de remembranage, nous allons réparer le boomer JBL 122A issu de cette enceinte JBL L65.
Le modèle L65 est une réussite des ingénieurs de JBL que l'on retrouve autant dans des studios d'enregistrement que chez des amateurs éclairés. On peut dire qu'elle fait partie de la catégorie des "grosses enceintes" mais sa finition et ses proportions en font une très belle enceinte. Elle est équipée d'un petit socle en bois qui la surélève d'une dizaine de centimètres, elle est donc prévue pour être posée au sol.

Si vous aimez écouter la musique à fort volume avec une excellente qualité, c'est vraiment l'enceinte qu'il vous faut !
Ce modèle a subi les outrages du temps et une exposition prolongée sur une terrasse. A l’exception du tweeter, tout est à refaire :
L'ébénisterie, le boomer, le médium, le filtre, le câblage... mais cette enceinte en vaut largement la peine !

JBL 122A

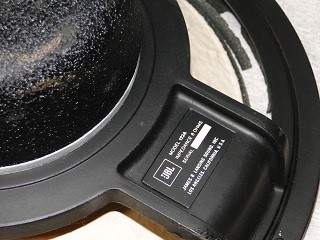

Haur-parleur JBL 122A face arrière

Le JBL 122A est un magnifique haut-parleur de 30 cm de diamètre. Sa membrane présente des stries circulaires afin d'acroitre sa rigidité. Sa membrane est noire sur la face avant  et blanche sur la face arrière. La bobine fait 7,6 cm de diamètre et le moteur 3 kg.

Enlever le joint

enlever le joint periphérique de ce JBL 122A

Commençons l'opération en enlevant le joint périphérique à l'aide d'un cuter bien affuté et de dissolvant haut-parleur.

Découper

Réparer la membrane d'un JBL 122A

Découper et enlever les restes de l'ancienne suspension sur le châssis du haut-parleur

Gratter

Réparer la membrane d'un JBL 122A
Gratter les restes de suspension sur la face arrière de la membrane.

Nettoyage

Réparer la membrane d'un JBL 122A

Gratter le châssis du haut-parleur afin d'enlever toute trace de l'ancienne suspension.

Préparation

Réparer la membrane d'un JBL 122A

Finir le nettoyage au dissolvant jusqu'à avoir le métal nu brillant.

Cache noyau

Réparer la membrane d'un JBL 122A

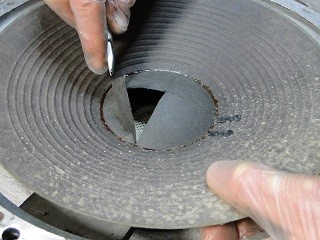

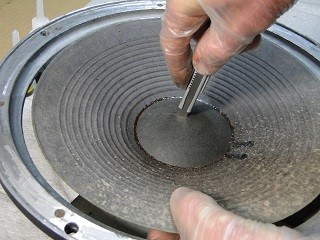

Il faut ensuite enlever le cache noyau. On pratique pour cela une entaille en croix au cutter

Découpe

Réparer la membrane d'un JBL 122A

Après avoir entaillé en croix le dôme du cache noyau, on enlève délicatemrnt les morceaux.

Finition

Réparer la membrane d'un JBL 122A

Finir d'enlever les restes du cache noyau avec du dissolvant. Veillez à ne pas faire tomber de morceau dans l'entrefer. Au besoin passer un coup d'aspirateur.

La suspension

Réparer la membrane d'un JBL 122A

Encoller la face interne de la nouvelle suspension. Utilisez pour cela de la colle spéciale 4035.

Collage membrane

Réparer la membrane d'un JBL 122A

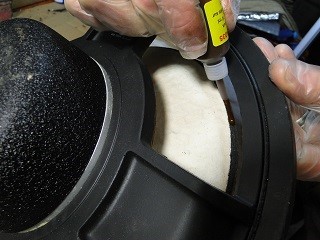

Encoller l'arrière de la membrane du haut-parleur toujours avec la colle spéciale 4035.

Mettre les cales

Réparer la membrane d'un JBL 122A

Mettre en place les cales de centrage. Cette opération est extrèmement importante, c'est du centrage de la membrane que dépend la réussite de l'opération

Mise en place

Réparer la membrane d'un JBL 122A

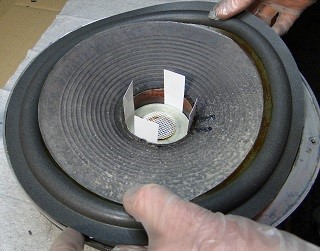

Une fois la bobine calée soigneusement, on procéde à la mise en place de la nouvelle suspension de membrane.

Collage chassis

Réparer la membrane d'un JBL 122A

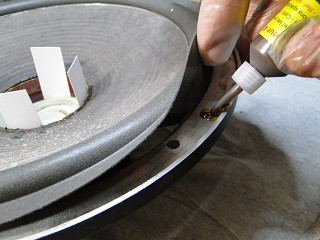

Une fois la suspension collée sur la membrane, on colle ensuite la suspension sur le châssis. Déposer de la colle 4035 sur le pourtour du châssis.

Mise en place

Réparer la membrane d'un JBL 122A

Les cales en places permettent de centrer parfaitement la suspension, il suffit de descendre doucement la membrane jusqu'à ce que la suspension touche le châssis.

Enlever les cales

Réparer la membrane d'un JBL 122A

Maintenant que les collages ont pris, il est temps d'enlever les cales.
L'écart de l'entrefer sera donc également réparti sur tout le diamètre de la bobine.

Vérification

Réparer la membrane d'un JBL 122A

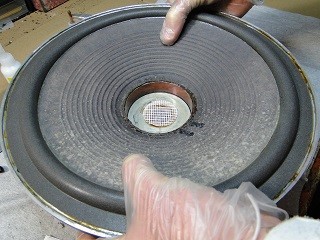

On vérifie à main que la membrane coulisse parfaitement sans sans aucun frottement dans l'entrefer.

Traçage dôme

Réparer la membrane d'un JBL 122A

On peut maintenant remettre le cache noyau. Centrer le cache noyau et tracer tout au tour.

Collage du cône

Réparer la membrane d'un JBL 122A

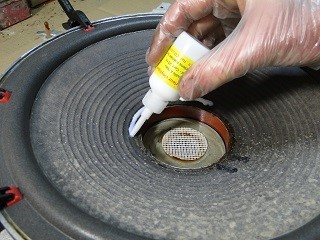

Déposer un cordon de colle vynilique autour du trait de crayon.

Collage du dôme

Réparer la membrane d'un JBL 122A

Afin de parfaire l'étanchéité du dôme cache noyau, on procède à un double collage

Assemblage

Réparer la membrane d'un JBL 122A

On pose le dôme cache noyau en place

En contact

Réparer la membrane d'un JBL 122A

Quand le dôme cache noyau est bien en place, on laisse prendre la colle vynilique qui va devenir transparente en séchant.

Traitement

Réparer la membrane d'un JBL 122A

 Maintenant que la colle a bien séché, nous allons appliquer un traitement de membrane à ce haut-parleur JBL 122A qui a bien souffert.

Application

Réparer la membrane d'un JBL 122A

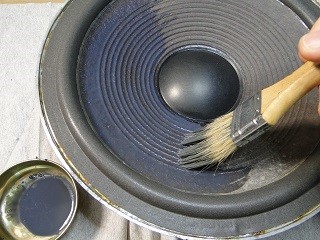

Le traitement de membrane  LTM-5209 que nous employons est un produit miracle qui redonne vie aux membranes les plus abîmées.
Il se passe en 2 couches en attendant le séchage entre les couches.

Finition

Réparer la membrane d'un JBL 122A

Après le changement de suspension de membrane, le changement de cache noyau anti poussière et 2 couches de traitement spécial, la membrane de ce haut-parleur JBL 122A a retrouvé une nouvelle jeunesse pour les 15 prochaines annés pour le plus grand bonheur de son propriétaire !

La rénovation de ce haut-parleur JBL 122A

Ce qu'il faut retenir de la démonstration.

Le changement se suspension de membrane n'est pas une opération compliquée, mais elle nécessite plusieurs phases indispensables pour un résultat irréprochable.
Le jeu dans l'entrefer n'est seulement que de quelques dizièmes de millimètres. Il est donc impératif de caler précisement la membrane afin de répartir également le jeu tout autour de la bobine.
N'oubliez pas que la bobine chauffe en utilisation. Cet échauffement provoque une légète dilatation de la bobine. Si elle n'est pas calée parfaitement les spires de la bobines vont frotter dans l'entrefer. Outre le bruit désagéable que ça produit, ce frottement va user les fils de la bobine parfois jusqu'à sa coupure.

Une rénovation sérieuse prend évidement plus de temps qu'une réparation approximative réalisée sans calage de la bobine. Pour ce haut-parleur JBL 122A il faut compter 2 heures de travail sans compter les temps de séchage entre chaque phase.
Des haut-parleurs de qualité méritent d'être traités dans les règles de l'art.
